型号      型式      用途       準拠規格                 荷重値0度-100度         押針形状(mm)     押針高さA(mm) 質量(g)
GSD-719S  A 型   一般軟質 JISK6253,JISK7215,           550-8050mN               先端直径0.7935°     2.50         250
                          ISO7619,ISO868,ASTM D2240   （56.1-821.1gf）            錐台形

GSD-720S  D型    硬質     JIS K 6253,JIS K 7215,       0-44450mN（0-4533gf）    先端R0.10.7930°     2.50         250
                          ISO 7619,ISO 868,ASTM D 2240                            錐形
GSD-721S  E型    軟質     JIS K 6253,ASTM D 2240       550-8050mN（56.1-82.1gf) 半径2.50半球形       2.50         250
GSD-701S  SRIS型 軟質     SRIS 0101,JUS S              539-8379mN（55-855gf）   直径5.08半球形       2.54         250
                          6050 539-8379mN
GSD-706S  A形旧  一般     JIS K 6301,スプリング式A形   539-8379mN（55-855gf）   先端直径0.7935°     2.54         250
                                                                                  錐台形
GSD-743S  E2型   軟質     テクロックE2デュロメータ     550-4300mN（56.1-438.6gf）半径2.50半球形      2.50         250
GSD-744S  F2型   軟質     テクロックFOデュロメータ     550-4300mN（56.1-438.6gf）半径25.2円筒形      2.50         250
GSD-750S  B 型  半硬質    ASTM D 2240,                 550-8050mN（56.1-821.1gf）先端R0.130°        2.50         250
                                                                                   円錐形
GSD-751S  C 型   硬質     ASTM D 2240,                 0-44450mN（0-4533gf）     先端 0.7930°       2.50         250
                                                                                    円錐台形
GSD-752S  DO型  半硬質    ASTM D 2240,                 0-44450mN（0-4533gf）     先端R1.19半球形     2.50         250
GSD-753S  O型   軟質      ASTM D 2240,                 550-8050mN（56.1-821.1gf）先端R1.19半球形     2.50         250
GSD-754S  OO型  超軟質    ASTM D 2240,                 203-1111mN（20.7-113.3gf）先端R1.19半球形     2.50         250

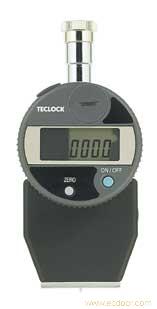

 橡膠硬度計

簡介

被測物之測定方法：
以雙手確實固定住硬度計的加壓面(壓計面)，從正上方以一定的速度，垂直的壓放在受測物的平面上，當硬度計的加壓面與受測物緊密接觸後，立即讀取指示的值，此值即為「硬度」.
測定條件：      測定位置之選擇：距離受測物之邊緣12mm以上的內側處
各測試點之間距：6mm以上之距離
受測物之厚度 ： 一般type/6mm以上、E type/10mm以上
硬度值：        五個受測點之平均值/中間值
表示法：        測試結果若為A type的50度，以 「A50」表示之
測試環境 ：    溫度(23±2℃)、溼度 (50±5)﹪RH
相關規範：
               ISO (國際組織標準)
               JIS (日本工業標準)
               ASTM (美國材料測試協會)
               DIN (!德國工業標準)
               SRIS (日本橡膠工業協會)

如何選擇適材及適用之硬度計：硬度計由於彈簧的力量、測頭的尺寸、形狀等的不同，而有各種形式。同時，也根據受測物的軟硬程度、不同材質之特性及表面形狀和各工業國家之規範，而設計生產了使用範圍寬廣的全系列機種。

另有符合ISO規模而制定之JIS/K6253『加硫橡膠及熱可塑性橡膠的物理試驗法』標準的A.D.E type硬度計。

請參閱下圖之適用指引資料圖。
FO TYPE: 聚氨酯泡沫車輛座椅用膠墊洗碗盤用海棉
OO TYPE: 超軟質橡膠泡沫橡皮OA機器用等帶電滾筒/加呀滾筒蒟蒻口香糖
E2 TYPE:軟質橡膠加工乾酪布匹滾筒陶土,粘土建築用密封膠(sealant)
SRIS & E TYPE:軟質橡膠橡皮擦膠捲滾筒(film roll)紡織滾筒未滿A20時使用
O TYPE:軟質橡膠紡織滾筒皮革瓦楞紙箱發泡苯乙烯(styrol)
A TYPE:一般橡膠合成橡膠軟質塑膠輪胎橡膠滾筒橡皮軟管未滿D20時使用
B TYPE:半軟質橡膠未上釉陶木材
DO TYPE:半軟質橡膠地墓材 建材汽車用方向盤/內材
C TYPE:硬質橡膠高爾夫球腳踏車用煞車橡膠
D TYPE:硬質橡膠 塑膠 硬質橡皮(ebonite)超過A90時使用

※ N-type/單針型 G-type/雙針型

規格 規定型式 讀取測定值的時間 TYPE A測定值50的記錄方式 測定結果的整理法
JIS K 6253
加硫橡膠及熱可塑法橡膠的硬度測試方法
TYPE A.D.E
硬度計 緊密接觸後1秒內,一定的時間之後亦可.(依當事人間的協定) A50  5個結果的中間值:中間值得採用依ISO48之規定
JIS K 7215
塑膠硬度計硬度測試方法
TYPE A D
硬度計 原則上1秒內 HDA50 5個以上的結果之平均值
SRIS 0101
(日本橡膠協會標準規格 )膨脹橡膠的物理測試方法  彈簧式硬度測試機
加壓面接觸時及30秒後(兩種方法)  無特別規定 5個結果之平均值

JIS K 6301
加硫橡膠的物理測試方法(1998年8月廢止) TYPEA.C
彈簧式硬度測試機  加壓面緊密接觸後(立即)  50HsJIS A 5個結果之平均值
ISO 7619
橡膠口袋硬度計硬度測試方法 TYPEA D
硬度計
緊密接觸後1秒內,或一定的時間之後 A50 5個結果之平均值
ISO 868
橡膠硬度計硬度測試方法  TYPEA D
硬度計
緊密接觸後1秒內,或15±1秒  A/50/1 5個結果之平均值
ASTM D2240
橡膠特性硬度計硬度測試方法
TYPEA B C D DO O OO 硬度計 緊密接觸後1秒內(值),或經協議的一定時間之後 A/50/1 5個結果之平均值
DIN 53505
橡膠及塑膠的SHORE A D 的硬度測試 TYPEA D
硬度計 3秒後或15秒後
50A
(清楚計載經過時間)  最少3個結果之平均值
